Разработка посадочных мест на печатной плате для монтажа элементов



Создание посадочного места электрического соединителя ОНКС-


Если программа Pattern Editor не закрывалась, то конфигурация сохранилась (см. раздел 5.3, настройка конфигурации) и можно сразу приступать к созданию посадочного места соединителя.

Порядок создания ПМ электрического соединителя QHKC-10 заключается в следующем.

         Создать новый стиль контактных площадок.

    Выполнить команды Options/Pad Style. В  открывшемся диалоговом окне Options Pad Style в списке Current Style

имеется лишь один стиль Default. Для формирования своих собственных стилей нажать кнопку Сору. В открывшемся диалоговом окне Copy Pad Style в поле Pad Name набрать имя нового стиля Kp_s14h08 и нажать кнопку ОК (рис. 5.86).

    В диалоговом окне Options Pad Style в списке Current Style выбрать появившийся стиль Kp_s14h08 и нажать кнопку Modify

(Simple) (Простая модификация). В открывшемся диалоговом   окне   Modify Pad Style   (Simple)   в   списке Туре (тип) выбрать штыревой  тип вывода (Thru) (штыревой) и установить для него круглую    форму    контактной площадки.   Для   этого   в поле Pad Definition

(описание контактной площадки) в  открывающемся  списке Shape   выбрать   значение Ellipse. Установить размеры эллипса Height (высота) и Width (ширина) равными 1,4 мм, а диаметр отверстия задать в поле Hole равным   0,8   мм,   нажать кнопку ОК (рис. 5.87).


Установка контактных площадок посадочного места электрического соединителя ОНКС-10.

    Установить шаг сетки 1.25 мм.

    Выполнить команды  Options / Pad Style. В открывшемся диалоговом окне Options Pad Style

в списке Current Style выбрать стиль    Kp_s14h08 (рис. 5.88). Нажать кнопку Close.

    Выполнить команду Place Pad (пиктограмма
). В появившемся окне Place Pad

ввести 1 в поле Starting Pad Number

и 1 в поле Increment Pad Number (рис. 5.89).

    Поставить курсор в точку (20; 30) и щелкнуть ЛК.

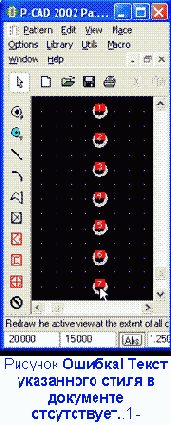

Перевести курсор в точку (20; 27,5) и щелкнуть ЛК. Установить курсор в точку (20; 25), щелкнуть ЛК, переставить курсор в точку (20; 22,5) и нажать ЛК. Переместить курсор в точку (20; 20), щелкнуть ЛК, перетащить его в точку с координатами (20; 17,5), щелкнуть ЛК, переместить курсор в точку (20; 15), щелкнуть ЛК, затем ПК. Будут установлены контактные площадки под выводы электрического соединителя (см. окно на рис. 5.94).

        Перенумеровать контакты.

     Выполнить команды Utils / Renumber

(пиктограмма
). В результате откроется диалоговое окно Utils Renumber. В нем установить режим перенумерации контактов (в поле Туре выбрать Pad Number). Проверить, чтобы начальный номер контакта (Starting Pad Number) и приращение нумерации (Increment Value) были равны единице. Нажать кнопку ОК

(см. рис. 5.35, а, б) После этого поочередно щелкнуть ЛК

в центре каждой КП. Щелкнуть ПК.

    Снова вызвать команду Utils / Renumber. В открывшемся диалоговом окне в поле Туре выбрать Default Pin Designator, установить Starting Pin Des

и Increment Value равными единице. Также нажать ОК. После этого поочередно щелкнуть ЛК в центре каждой КП. Щелкнуть ПК.

        Нарисовать прямоугольный контур электрического соединителя.


Для этого выбрать текущим слой Top Silk.

    Выполнить команду Place Line

(пиктограмма
).

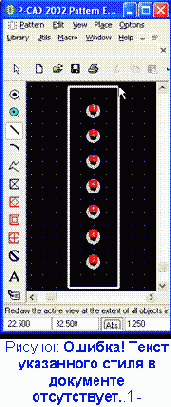

    Установить курсор в 1-ю точку (17,5; 12,5) и щелкнуть ЛК. Перевести курсор во 2-ю точку (22,5; 12,5) и щелкнуть ЛК. Переместить курсор в 3-ю точку (22,5; 32,5) и щелкнуть ЛК. Установить курсор в 4-ю точку (17,5; 32,5), щелкнуть ЛК. И, наконец, переместить курсор снова в 1-ю точку (17,5; 12,5), щелкнуть ЛК, а затем ПК

(рис. 5.95).

        Установить точку привязки ПМ электрического соединителя.

    Для этого выполнить команду Place Ref Point (пиктограмма
).


Поставить курсор в точку (20; 30)  и щелкнуть ЛК, затем ПК.

        Создать новый стиль шрифтов атрибутов.

    Чтобы стили шрифтов атрибутов ПМ электрического соединителя не отличались от других, разработанных ранее стилей атрибутов, создадим новый стиль шрифтов атрибутов.

     Для этого выполнить команды Options/Text Style. В диалоговом окне нажать кнопку Add и ввести имя нового стиля Arial3_5Italic. Для этого стиля изменить настройки: выделить имя в списке и нажать клавишу Properties. В открывшемся   диалоговом окне Text Style Properties поставить флажок возле Allow True Type. Затем нажать кнопку Font. В открывшемся диалоговом окне в области «Шрифт» выбрать «Arial». В области «Набор символов» в выпадающем списке выбрать «Кириллица». В области «Начертание» выбрать «Курсив». Нажать кнопку ОК. В области «Size» ввести с клавиатуры значение 3,5 мм. Нажать кнопку ОК.

        Ввести атрибуты ПМ электрического соединителя.

    В качестве атрибутов введем места для размещения позиционного обозначения и надписи типа элемента.

    Выполнить команду Place Attribute (пиктограмма
). В появившемся диалоговом окне в области Attribute Category

выбрать Component, а в области NameRefDes. Установить стиль текста Arial3_5Italic. Выравнивание Justification

задать по центру горизонтали и низу вертикали. Нажать кнопку ОК. Установить курсор в точку с координатами (20; 32,5) и щелкнуть ЛК.

    Вновь выполнить команду Place Attribute. В появившемся окне в области Attribute Category выбрать Component, а в области Name

выбрать Type. Снова установить стиль текста Arial3_5Italic. Выравнивание Justification задать по центру горизонтали и верху вертикали. Нажать ОК. Установить курсор в точку (20; 12,5), щелкнуть ЛК.

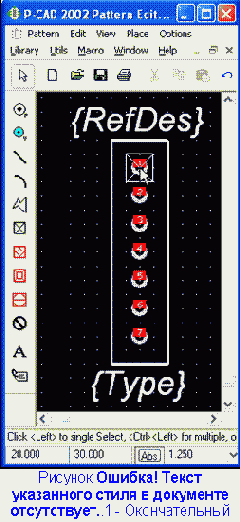

    Полученный результат представлен на рис. 5.96.


Записать посадочное место электрического соединителя в библиотеку элементов Ivanov.lib.

    Выполнить команды Pattern/Save, в появившемся окне щелкнуть по кнопке Library, в открывшемся окне выбрать библиотеку Ivanov.lib. В поле Pattern набрать имя элемента «ОНКС-10» и нажать кнопку ОК.
