Разработка посадочных мест на печатной плате для монтажа элементов


Создание посадочного места диода КД

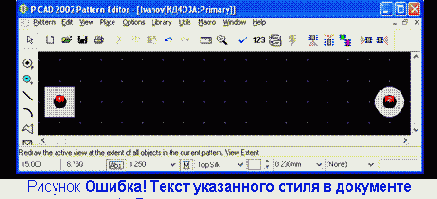

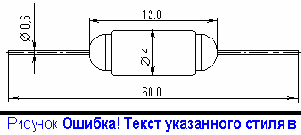

Если программа Pattern Editor не закрывалась, то конфигурация сохранилась (см. раздел 5.3, настройка конфигурации) и можно сразу приступать к созданию посадочного места диода КД403А (рис. 5.39).


По табл. 4.8 выбираем вариант установки диода 1а (рис. 5.40).

*
        Установка параметров стиля квадратной контактной площадки для вывода анода диода.

*

Чтобы выделить вывод анода диода, сделаем для него контактную площадку квадратной формы.

*

 Выполнить команды Options/Pad Style. В открывшемся диалоговом окне Options Pad Style в списке Current Style имеется лишь один стиль Default (по умолчанию). Для формирования своих собственных стилей нажать кнопку Сору. В открывшемся диалоговом окне Copy Pad Style

в поле Pad Name набрать имя нового стиля Kр_r18h08 (см. разд. 5.6) и нажать кнопку ОК (рис. 5.41).

*




В диалоговом окне Options Pad Style

в списке Current Style выбрать появившийся стиль Kр_r18h08 и нажать кнопку Modify

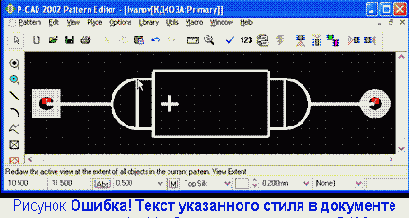

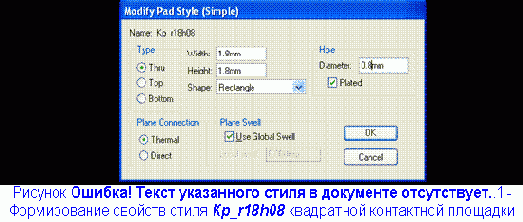

(Simple) (Простая модификация). В открывшемся диалоговом окне Modify Pad Style (Simple) в списке Туре (Тип) выбрать штыревой тип вывода (Thru) и установить для него прямоугольную форму площадки. Для этого в поле Pad Definition (Описание контактной площадки) в открывающемся списке Shape выбрать значение

Rectangle. Установить размеры контактной площадки-квадрата Height (Высота) и Width (Ширина) равными 1,8 мм, а диаметр сверла задать в поле Hole равным 0,8 мм (рис. 5.42).

*
        Установка параметров стиля круглой контактной площадки для вывода катода диода.

*
    Выполнить команды Options/Pad Style. В открывшемся диалоговом окне Options Pad Style нажать кнопку Сору. В открывшемся диалоговом окне Copy Pad Style

(рис. 5.41) в поле Pad Name набрать имя нового стиля Kр_s18h08 и нажать кнопку ОК.

*




В диалоговом окне Options Pad Style

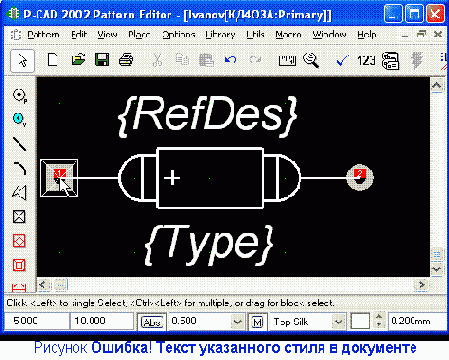

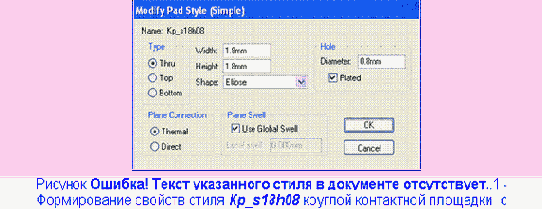

в списке Current Style выбрать появившийся стиль Kр_s18h08 и нажать кнопку Modify
