Диалоговое окно User Defined Fields

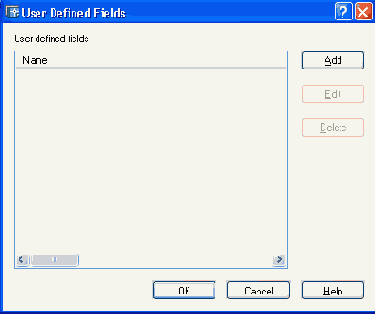

Рис, 6.20. Диалоговое окно User Defined Fields


В этом окне задаются те поля пользователя, которые можно добавить при выводе к стандартным полям. Кнопка Add (Добавить) дает возможность внести новый элемент в список, кнопка Edit (Изменить) — отредактировать и кнопка Delete (Удалить) — удалить элемент из списка.
Если вы не хотите к стандартным элементам штемпеля добавлять пользовательские, тогда в обоих списках поля User defined fields (Дополнительная информация) (см. Рисунок 6.19) вы должны выбрать элементы с именем <попе> (<нет>).
Область Plot stamp parameter file (Файл параметров штемпеля) показывает имя текущего файла с расширением pss, в котором хранятся параметры надписи штемпеля. При необходимости загрузить другой файл следует воспользоваться кнопкой Load (Загрузить), а при необходимости сохранить текущие установки в другом PSS-файле — кнопкой Save As (Сохранить как).
Более тонкие установки штемпеля (положение, шрифт и т. д.) могут быть сделаны с помощью кнопки Advanced (Дополнительно) (см. Рисунок 6.19), которая вызывает диалоговое окно Advanced Options (Дополнительные опции) (Рисунок 6.21).
