Диалоговое окно Select Color вкладка Index Color

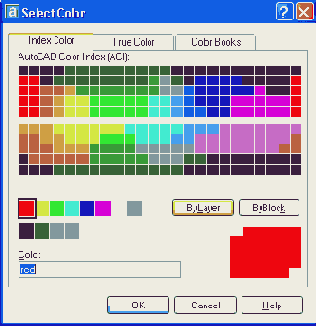

Рисунок 4.6. Диалоговое окно Select Color, вкладка Index Color


Выбранный вами цвет появится в списке Color Control (Цвета). Наименование цвета зависит от того, на какой вкладке он был выбран, и может быть одного из четырех видов:

  • английское название основного цвета (например, Red (Красный));
  • номер цвета из вкладки Index Color (Цвет по номеру), от 8 до 255;
  • тройка чисел, в соответствии со схемой представления цвета RGB (например, 179,230,127);
  • название из цветовой книги (например, PANTONE Violet 0631 С).

Основными цветами в системе AutoCAD являются первые семь цветов с номерами от 1 до 7:

  • 1 — Red (Красный);
  • 2 — Yellow (Желтый);
  • 3 — Green (Зеленый);
  • 4 — Cyan (Голубой);
  • 5 — Blue (Синий);
  • 6 — Magenta (Фиолетовый);
  • 7 — White (Белый), может быть на самом деле черным или белым, в зависимости от цвета фона графического экрана.

Эти семь цветов всегда присутствуют в списке Color Control (Цвета). Другие будут появляться в списке по мере того, как вы их будете выбирать в диалоговом окне Select Color (Выбор цвета).
Пункт Color (Цвета) падающего меню Format (Формат) (см. Рисунок 4.3) также вызывает диалоговое окно выбора цвета.
Команда COLOR (ЦВЕТ), вводимая с клавиатуры, является еще одним способом задания текущего цвета. Она опять-таки вызывает диалоговое окно Select Color (Выбор цвета).
