Диалоговое окно Load or Reload Linetypes

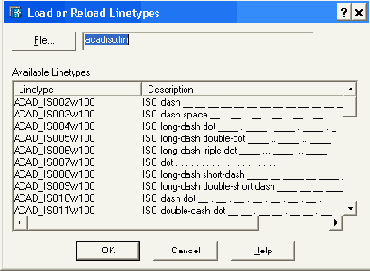

Рисунок 4.9. Диалоговое окно Load or Reload Linetypes


3 верхней части окна показано имя файла (acadiso.lin), из которого читают--л доступные типы линий. Опытные пользователи могут создавать новые типы линий, сохраняя их в своих файлах с расширением Ни. Кнопка File (Файл) служит для того, чтобы задать имя файла, из которого будет выполнена подгрузка нового типа линии.
С помощью вертикальной линейки прокрутки можно найти и затем отметить левой кнопкой мыши нужный вам тип линии, например, DASHDOT (штрихпунктирная). После этого следует нажать кнопку ОК и выбранный тип линии будет добавлен в список типов линий окна Linetype Manager (Диспетчер типов линий). Однако если вы хотите загрузить сразу все типы линий, то нужно в диалоговом окне Load or Reload Linetypes (Загрузка или перезагрузка типов линий) установить курсор внутри области, в которой перечисляются имена типов линий, и нажать правую кнопку мыши. Появится контекстное меню, в котором имеются всего две строки. В нем нужно выбрать строку Select All (Выбрать все) (Рисунок 4.10).
