Диалоговое окно Dimension Style

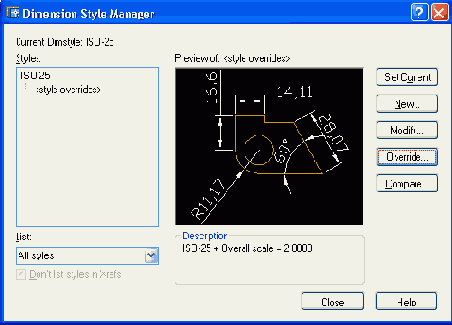

Рисунок 3.68. Диалоговое окно Dimension Style Manager после изменения масштаба




В расположенной слева области Styles (Стили) вниз от имени стиля ISO-25 появилась ветка <style overrides> переопределения стиля>). В средней части в графической иллюстрации высота букв размерного текста стала больше по сравнению с высотой букв на Рисунок 3.64. В области Description (Описание) появилась отметка о переопределении стиля: ISO-25 + Overall scale = 2.0000.
Нажав кнопку Close (Закрыть), закройте и это окно. Выполненная операция изменила значение размерной переменной DIMSCALE на 2. Теперь, если осуществить установку новых размеров, то все элементы их оформления (цифры, стрелки, отступы и др.) будут в два раза больше, чем у предыдущих размеров.
Можно ли распространить новые установки размерных переменных на ранее созданные размерные примитивы? Можно. Для этого в панели Dimension (Размеры) есть кнопка
