Диалоговое окно Compare Dimension Styles

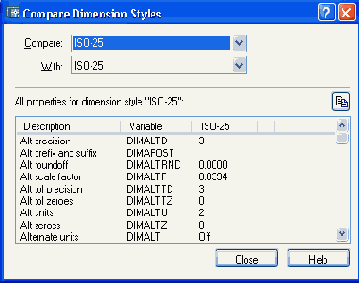

Рисунок 3.65. Диалоговое окно Compare Dimension Styles
Сравнивать размерные стили мы не будем (стиль по умолчанию в новом рисунке только один, с именем ISO-25). В данный момент важно то, что в центральной части окна виден список с вертикальной линейкой прокрутки, в котором находятся размерные переменные, их описание (смысл) и значения. Пролистаем список и убедимся, что переменная DIMSCALE (в русской версии — РЗММАСШТ) (для нее в столбце Description (Описание) параметр Overall scale (Общий масштаб)) имеет значение 1.0000.
Если вы проставили какой-либо размер и в результате он получился слишком мелким, то все элементы оформления размеров можно легко увеличить пропорционально — например, в два раза. Для этого закроем окно Compare Dimension Styles (Сравнение размерных стилей) и в окне Dimension Style Manager (Диспетчер размерных стилей) нажмем кнопку Override (Переопределить). После этого откроется следующее окно — Override Current Style (Переопределение текущего стиля) (Рисунок 3.66), имеющее шесть вкладок: Lines and Arrows (Линии и стрелки), Text (Текст), Fit (Размещение). Primary Units (Основные единицы), Alternate Units (Альтернативные единицы) и Tolerances (Допуски).
Все указанные вкладки содержат значения размерных переменных и кнопки (или другие инструменты) для их изменения. С помощью мыши перейдите на вкладку Fit (Размещение) и найдите область Scale for Dimension Features (Масштаб размерных элементов) (Рисунок 3.67).
