Раскрывающийся список масштабов

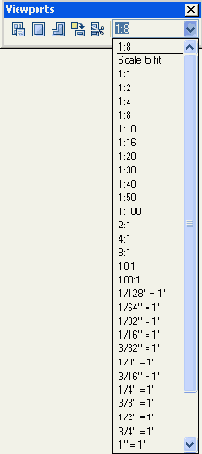

Рисунок 10.14. Раскрывающийся список масштабов панели инструментов Viewports
Если нужный вам масштаб является одним из стандартных, то вы можете прямо выбрать его из раскрывающегося списка. К стандартным в данной версии AutoCAD отнесены такие значения: Scale to fit (Вписать), 1:1, 1:2, 1:4, 1:8, 1:10, 1:16, 1:20, 1:30, 1:40, 1:50, 1:100, 2:1, 4:1, 8:1, 10:1, 100:1. Вы можете посредством этого списка ввести и свои значения масштабов. Например, если вам нужен масштаб 1:5, то вы можете в поле списка набрать 1:5 или 0.2 и затем нажать клавишу <Enter>, после чего активный экран изменит свой масштаб на новый. Если щелкнуть по другому видовому экрану, то поле списка в панели инструментов Viewports (Видовые экраны) отразит его текущий масштаб (см., например, Рисунок 10.8).
Команда SPACETRANS (ЕДПРОСТ), появившаяся в версии AutoCAD 2002, позволяет рассчитать, с какими длинами объекты, построенные в пространстве модели, будут отображаться в видовых экранах пространства листа и наоборот. Команда не применима во вкладке Model (Модель).
Если команда SPACETRANS (ЕДПРОСТ) вызвана во вкладке пространства листа в режиме PAPER (ЛИСТ), то выводится запрос:
Select a viewport: (Укажите видовой экран:)
Нужно выбрать тот видовой экран, относительно которого будут пересчитываться длины. При пересчете будет использован масштаб видового экрана. После указания экрана система запрашивает:
Specify model space distance <1>: (Расстояние в пространстве модели <1>:)
Нужно задать длину объекта (или, например, высоту букв надписи) в пространстве модели, после чего AutoCAD вычислит, как эта длина (или высота) будет отражена в выбранном видовом экране. Например, если масштаб видового экрана равен 5, а вы введете в качестве длины 12,5 мм, то получите ответ: 2.5. Данная операция позволяет вам управлять длиной объекта в модели, если вы хотите получить нужную вам длину в видовом экране.
Если команда SPACETRANS (ЕДПРОСТ) выполняется в режиме MODEL (МОДЕЛЬ), то запрос выглядит несколько иначе:
Specify paper space distance <1>: (Расстояние в пространстве листа < 1 >:)
Вам необходимо ввести длину (расстояние) в пространстве листа. AutoCAD вернет соответствующее значение длины в пространстве модели с учетом масштаба активного видового экрана.
